360 Grad Skala für Videoneiger selber machen

Günstig und schnell eine 360 Grad-Skala für einen vorhandenen Videoneiger bauen.

Für die Panoramafotografie ist es vom großen Vorteil, wenn man, abhängig von der verwendeten Optik, die optimale Anzahl der Aufnahmen und die erforderlichen Drehwinkel der Kamera vorher ermittelt. Die Kamera wird dann um diese Gradzahlen um den Nodalpunkt herum gedreht. Dafür benötigt man am besten eine 360° Skala, die man sich mit einfachen Mitteln günstig für seinen Videoneiger selber bauen kann.

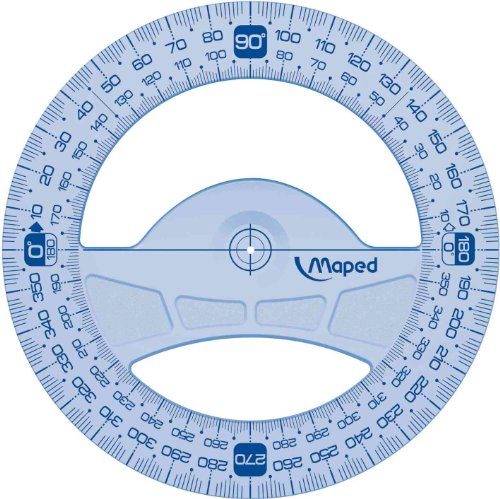

Ich habe mich für einen günstigen transparenten Winkelmesser aus Plastik entschieden, wie hier abgebildet:

Für meinen Videoneiger habe ich entsprechend des Durchmessers der Mittelsäule ein 22 mm großes Loch gebohrt um den Winkelmesser als Skala zu verwenden. An meinem Manfrotto MVH500AH Videoneiger nutze ich nun die Feststellschraube der horizontalen Achse um dort ein kleines Stück Alu-Profil als Zeiger für die Skala zu verwenden.

Für eine bessere Lesbarkeit der Skala habe ich diese von unten etwas angeraut und dann mit grauen Haftgrund lackiert. Beim anrauen muss man sehr vorsichtig sein, um nicht die gedruckte Skala zu beschädigen, was mir leider an einer kleinen Stelle passiert ist.

Wenn man die Skala verwenden möchte, steckt man diese nun einfach auf die Mittelsäule und hält diese mittels des Gummidämpfer-Rings in Positon.

Im folgenden YouTube-Video habe ich alle Arbeitsschritte aufgeführt.
